环氧树脂灌封胶使用过程中的不良现像及解决方法之固化物发白

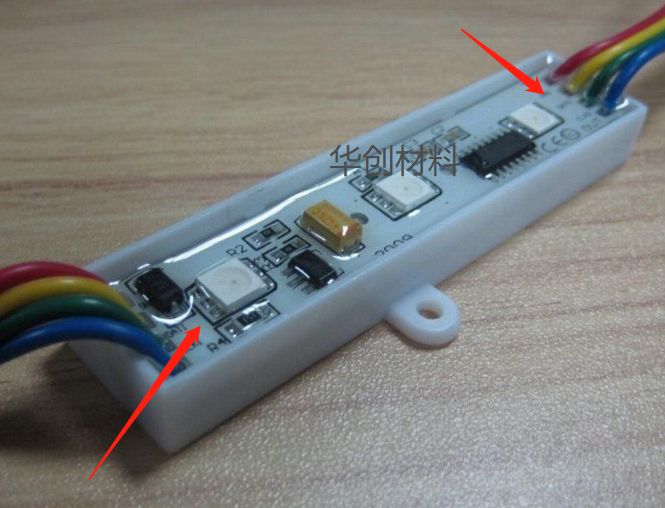

环氧电子灌封胶固化后发白，一般有这样三种情况：

1、透明类型的灌封胶固化后整体发白，胶层表、中、下层均一致为白色或浑浊色，产生此类情况的原因一般是环氧树脂灌封胶A组份在储放过程中结晶了，此种现像多发生于冬季或环境温度较低的情况下，关于为什么会结晶，结晶后的表面又如何，可查看本网站华创材料关于环氧树脂结晶的相关文章进行详细了解；那环氧树脂灌封胶结晶了如保判断呢？应当如何处理方可正常使用呢？当本该是无色透明的A组份出现浑浊色、有大量颗粒物析出、整体呈现很浓的砂粒状或整体硬化则可以判定为结晶，结晶后的A组份，我们只需放于60-80度的温度下加温（视胶量多少，时间不固定，一般1公斤的量30-60分钟即可恢得原状），待胶水恢复整体透明，搅拌均匀后方可继续使用，不影响产品固化特性；

2、有色的电子灌封胶表面发白，光泽性差并感觉有结皮的现像：产生此类情况的原因一般为环氧树脂固化剂吸潮所致，此种情况对胶水固化整体性能无影响，但外面确很难看；部分环氧树脂胺类固化剂在湿度较大的情况下，因空气中水汽的作用而产生发白现像，如出现此类情况，华创材料认为，只需对工作场所进行除湿处理或胶水灌封完成后放于60-80度的烤箱中进行加热固化可以规避此类情况的产生；此类发白现在只在部分胺类固化剂在湿度较大的环境中使用时才会出现；

3、黑色或深色的灌封胶在固化后表面整体发灰白或部分灰白，产生此类情况的原因华创材料认为一般是水的影响，环氧树脂灌封胶为油性材料，与水不相溶，当作业过程中或存储时不小心把水带入到胶水中后在使用时便会出现发灰白的现像；因此，我们在使用环氧树脂灌封胶时要注意密封，各别特殊储存方式如低温储存时使用前需密封解冻8小时以上至胶水整体达到常温后方式使用。

以上就是华创材料对于环氧树脂灌封胶使用后发白现像的相关总结，华创材料-始于1999年，专注胶粘剂研发生产，因为专业，相信我们会做得更好！
