应用电子
-
继电器的主要技术参数都有哪些？如何定义？
普通电磁继电器的主要技术指标有直流电阻、线圈额定工作电压、触点额定工作电压和电流、吸合电流、释放电流等。1、线圈额定电压使触点稳定切换时线圈两端所加的电压称为额定电压。额定电压分为直流电压和交流电压。额定直流电压常有6V、9V、12V、24V、48V等。2、吸合电压保持触点吸合，线圈两端应加的最低电压称为吸合电压，通常为额定电压的70％～80％。3、吸合电流触点吸合时线圈通过的最小电流称为吸合电流。在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。4、释放电压触点吸合后其释放时，线圈两端所加的最...
-
变压器的分类有哪些？这些分类都有哪些各自的特点？
变压器按工作频率可分为低频变压器、中频变压器和高频变压器；按磁芯材料不同，可分为高频、低频和整体磁芯三种。1、低频变压器低频变压器用来传输信号电压和信号功率，还可实现电路之间的阻抗匹配，对直流电具有隔离作用。低频变压器又可分为音频变压器和电源变压器两种；音频变压器又分为级间耦合变压器、输入变压器和输出变压器，外形均与电源变压器相似。音频变压器的主要作用是实现阻抗变换、耦合信号以及将信号倒相等。2、中频变压器中频变压器俗称中周，是超外差式收音机和电视机中的重要组件。中周的磁芯是用具有高频或低频特性的磁性材料制成，低频...
-

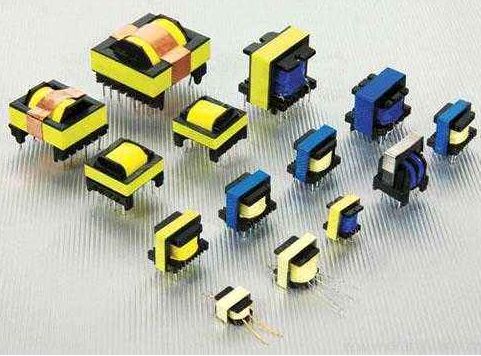

变压器的主要技术参数都有哪些？这些技术参数的定义是怎样的？
变压器的主要技术指标较多，常有变压比、额定功率、效率、额定电压、空载电流及绝缘电阻等。1、变压比变压比是变压器初级电压（或阻抗）与次级电压（或阻抗）的比值。通常变压比直接标出电压变换值，如220V/10V；变阻比则以比值表示，如3：1表示初次级阻抗比为3：1。2、额定功率额定功率是变压器在指定频率和电压下能长期连续工作，而不超过规定温升时次级输出的功率，用伏安表示，习惯称瓦或千瓦。电子产品中变压器功率一般都在数百瓦以下。3、效率效率是输出功率与输入功率之比。一般变压器的效率与设计参数、材料、制造工艺及功率有关。通常...
-
-
什么是COB？COB封装的优劣势有哪些？
什么是COB?其全称是chip-on-board，即板上芯片封装，是一种区别于SMD表贴封装技术的新型封装方式，具体是将LED裸芯片用导电或非导电胶粘附在PCB上，然后进行引线键合实现其电气连接，并用胶把芯片和键合引线包封。这种封装方式并非不要封装，只是整合了上下游企业，从LED芯片封装到LED显示单元模组或显示屏的生产都在一个工厂内完成，整合和简化了封装企业和显示屏制造企业的生产流程，生产过程更易于组织和管控，产品的点间距可以更小、可靠性成倍增加、成本更接近平民化。COB封装最早在照明上应用，并且这种应用也成为一...
-
COB封装工艺解读，有哪些优缺点？
COB的封装技术又被归类为免封装或者省封装的模式，但是这种封装方式却并不是省去封装环节，而是省去封装流程，和贴片工艺相比，COB的封装流程要省去几个步骤，在一定程度上节省了时间和工艺，也在一定程度上节约了成本。SMD的生产工艺需要经过固晶、焊线、点胶、烘烤、冲压、分光分色、编带、贴片等环节，而COB的工艺在这个基础上进行简化，首先将IC贴在线路板上然后固晶、焊线、测试、点胶、烘烤，成为成品。单就生产流程上来看，就省去了几个步骤，业内人士表示，这样一来，就可以节省很大一部分的成本。值得注意的一点是，COB的封装不需要...
-
什么是共模电感？共模电感的工作原理是怎么样的？它与差模电感有何区别？
共模电感(Common Mode Choke)也被称为共模扼流圈，共模电感是由两个规格一样，线圈匝数相同的线圈反向对称地绕制在同一个磁环上，是一个以铁氧体为磁芯的共模干扰抑制元器件。1、共模电感的原理工作原理：穿过共模电流时磁环中的磁通量互相叠加，从而具备非常大的电感量，对共模电流具有抑制功效，而当两线圈穿过差模电流时，磁环中的磁通量互相抵消，基本上没有电感量，因此差模电流能够无衰减地通过。所以共模电感在平衡线路里能合理地抑制共模干扰数据信号，而对线路正常传送的差模数据信号无危害。共模滤波电感器并不是电感量越大越好...
-
电感的分类都有哪些？例举常见的十种电感的特性
按电感形式分类：固定电感、可变电感。按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。按工作频率分类：高频线圈、低频线圈。按结构特点分类：磁芯线圈、可变电感线圈、色码电感线圈、无磁芯线圈等。十种电感的特性1)工字型电感它的前身是挠线式贴片电感，工字型电感是它们的改良，挡板有效加强储能能力，改变EMI方向和大小，亦可降低RDC。它可以说是讯号通讯电感跟POWER电感的一种妥协。贴片式的工字型电感...
-
开关电源变压器出现异常后的八种检测方法详解
通过观察变压器的外貌来检查其是否有明显异常现象。如线圈引线是否断裂、脱焊、绝缘材料是否有烧焦痕迹、铁心紧固螺杆是否有松动、硅钢片有无锈蚀、绕组线圈是否有外露等。1、通过观察变压器的外貌来检查其是否有明显异常现象。如线圈引线是否断裂、脱焊、绝缘材料是否有烧焦痕迹、铁心紧固螺杆是否有松动、硅钢片有无锈蚀、绕组线圈是否有外露等。2、绝缘性测试。用万用表R×10k挡分别测量铁心与初级，初级与各次级、铁心与各次级、静电屏蔽层与衩次级、次级各绕组间的电阻值，万用表指针均应指在无穷大位置不动。否则，说明变压器绝缘性能不良。3、线...
-
工频变压器和高频变压器如何区分？分别都有哪些特点？
1、磁性材料上的区别工频变压器一般选用硅钢片做为磁芯原材料的;高频变压器则是选用铁氧体磁芯原材料。2、工作频率的区别工频变压器的工作频率一般是指50HZ或60HZ的电源频率；高频变压器的工作频率一般都是在1KHZ以上，甚至几十HZ或者上百KHZ，应用范围不同频率也不一样。3、应用层面的区别工频变压器一般多用于将220 V或是110 V工频高压转换成工频低压，供家用小电器的电路板供电系统使用 (如豆浆机、油烟机、音箱这些，应用范围非常广泛;高频变压器的用途更加的广泛(如;手机充电头，电子镇流器，电源开关，彩色电视电源...
