808AB-GT-1C 低粘度耐高温环氧树脂绝缘密封材料 流动性好耐高温环氧树脂灌封胶
808AB-GT-1C 耐高温环氧树脂绝缘密封材料

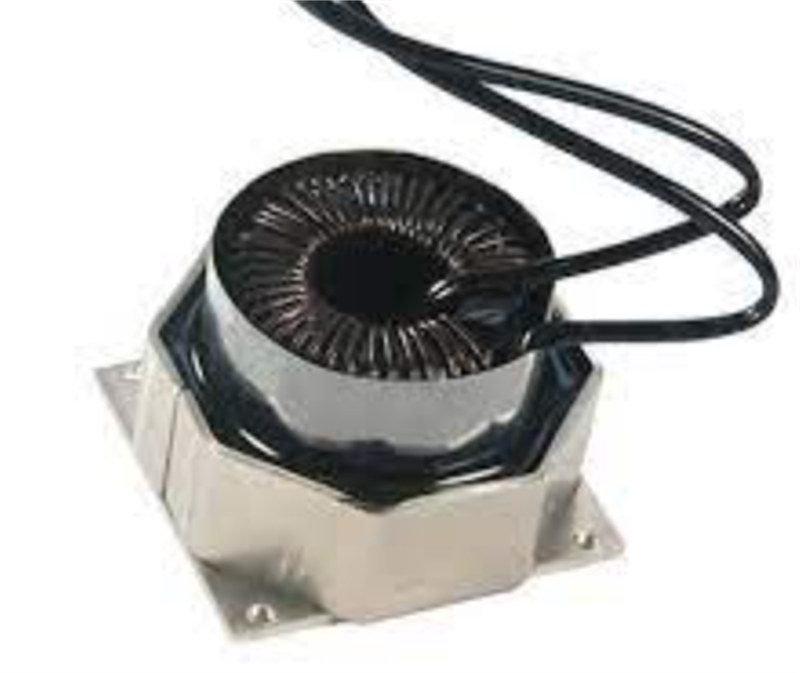

广东华创电子材料有限公司推出的808AB-GT-1C，是一款实用性优异的耐高温环氧树脂绝缘密封材料。产品可应用于电子零组件、电机、温度传感器、线材、端子、连接器、电子变压器、充电桩、滤清器、负离子发生器、电容、电源模块、LED模组、线路元件、水族水泵、电力电器部件、汽车零部件、机电五金、光电灯饰等领域，满足绝缘灌注、粘接、防潮封填等使用需求。
产品混合后粘度偏低，流动状态良好，脱泡效果理想，对金属、塑料基材均可形成稳固附着，适用时长充足，适配批量生产作业。胶体固化后收缩率低，表面光洁、质地坚韧，粘接与密封效果稳定，耐化学介质表现良好，同时具备稳定的电气性能与物理性能。
技术参数说明：以下数据均基于华创材料实验室测试环境，实际使用效果请以客户现场实测为准。
一、固化前特性
| 检测项目 | 808A-GT-1C | 808B-GT-1C |
|---|---|---|
| 外观 | 黑色液体 | 微黄透明液体 |
| 比重（g/cm³） | 1.05~1.15 | 0.95~1.05 |
| 粘度（25℃，cps） | 1500~5000 | 200~500 |
| 保存期限 | 6个月 | 6个月 |
| 包装规格 | 5~20公斤 | 1~5公斤 |
| 混合比例 | A : B = 4 : 1（重量比） | |
使用备注：A组份长期存放易出现沉淀，使用前需将整桶物料充分搅拌均匀；环境温差较大或持续低温时，A组份可能出现结晶现象，加温恢复液态并搅拌均匀后即可正常使用。
二、固化条件
| 检测项目 | 技术参数 |
|---|---|
| 100克混合胶可使用时间（25℃） | 40~60分钟 |
| 常温基本固化时间 | 24小时 |
| 常温达到最佳强度时间 | 5~7天 |
| 80-100℃加热固化时间 | 2~3小时（建议加热固化；常温固化易出现吸潮发白现象） |
使用备注：产品可使用时长、固化速度会受环境温度、灌胶用量影响，实际应用请以现场测试结果为准，结合工况合理调配用胶量。
三、固化后特性
| 检测项目 | 技术参数 |
|---|---|
| 硬度（Shore D） | ≥85 |
| 热线膨胀系数（PPM） | 30~50 |
| 介电强度（KV/MM） | 12 |
| 绝缘电阻（Ω-cm） | 5.5×10¹³ |
| 耐温（℃） | -40 ~ 150 |
| 吸水率（%/24H） | 0.3 |
免责说明：以上技术参数仅作为产品参考信息，不作为产品性能与质量的保证依据。
企业介绍
广东华创电子材料有限公司（华创材料）专注于环氧树脂灌封、密封、粘接类电子新材料的研发、生产与销售，深耕行业多年，拥有成熟的生产工艺与完善的品质管控体系。公司可针对不同行业工况提供适配的材料解决方案，产品广泛应用于电子、电气、新能源、汽车配件、灯饰等多个领域。我们坚持以稳定的产品品质、贴心的技术服务对接广大客户，是您值得信赖的电子材料合作伙伴。
东莞市华创电子材料有限公司/广东华创电子材料有限公司/株洲市华创新材料科技有限公司
胶粘剂研发生产企业！始于1999年，深耕胶粘剂领域，专注研发与生产，致力提供可靠产品与服务！
环氧树脂胶,电子灌封胶,结构胶,单组份环氧树脂胶,环氧AB胶,弹性单组份环氧胶,密封胶,中柱胶,光电胶,防水胶,UV胶,无影胶,导电/导磁/耐高温/阻燃环氧胶,胶粘剂定制,快干胶,水晶胶,邦定胶,电子胶水,红胶,黑胶,白胶,磁芯胶,SMT红胶,底填胶,低温快固化环氧,包封胶,胶粘剂,胶黏剂,UL胶水；联络人：王先生 电话：13712306987 （微信号同）E-mail:cnhuac@163.com 或 hc@huacxc.com 网址：http://www.hcglue.com 。
发表评论
