DIY玩具,diy饰品制作光固化树脂,uv光固树脂快速表干成型,3D光敏树脂厂家

本产品是一款快速固化UV光固化树脂材料，用于时下流行的3D制作DIY玩具饰品的成型，成型定位时间一般1-3秒，成品制成30-60秒，固化后表干性好，表面光亮；

可调配性强，浓稀度可调流动性及不流动性适用于3D光固化笔的应用，可加入不同色精制成不同颜色的产品

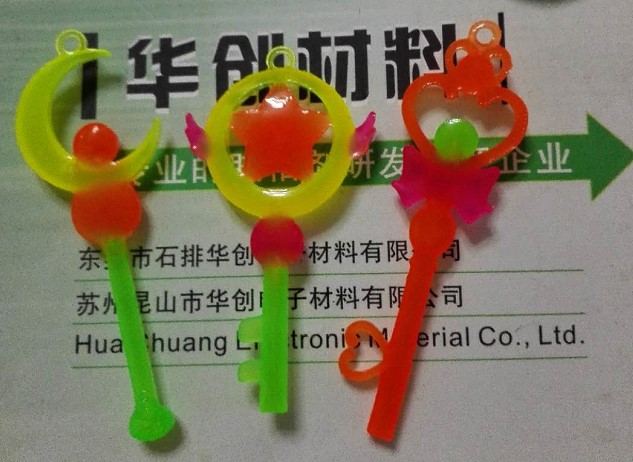

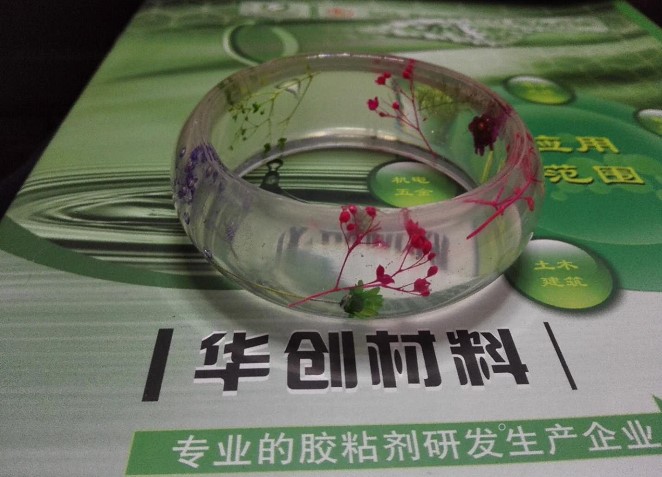

一、产品说明：     H600－D是一种单组份紫外固化光敏树脂，主要用各类模型制作、3D成型、DIY饰品、DIY玩具礼品、工艺饰品表面滴胶保护等，可加色精调多种颜色。具有快速表干，快速固化，硬度适中，韧性佳，优越的抗冲击性，高抗水性，低收缩率等特性，本品环保不含有机锡，气味低，综合特性优良。

二、化学物质类型      改性丙烯酸酯

       外观            淡黄色透明（可调色）

       粘度(mPa.s/25℃)  5000-10000

       密度25℃ g/cm³  1.05

三、固化性能：H600-D在空气环境下需要足够的紫外能量辐射才能够固化。固化速率和固化效果需要足够的光能量，主要是200-400nm紫外光，推荐使用365nm或395nm紫外光源。

四、照射条件:

395NM紫外线灯以12颗LED为例：照射距离小于3CM，表干时间为30秒，固化厚度大于3MM：

365NM紫外线灯以36W美甲灯为例：表干时间为30秒，固化厚度大于3MM

五、基本操作：

   1、取树脂滴出需要的形状或滴于模具内

   2、等待自动脱泡或挑破气泡

   3、用紫外线灯或紫外线手电对树脂表面进行均匀照射

   4、使用模具倒模固化，建议先用灯对模具底部进行光照5-20秒，然后照顶部进行固化；照顶部时应注意紫外光应一次全部覆盖整个模具，以免边上未照到光而造成树脂因中间先固化而溢出；

5、保持照射距离3CM以内（不同大小光源需依实际情况调整，此以12LED，波长395NM紫外线手电为例），时间30-60秒，后手触表面确认表面不粘手后即可。

六、本品特点：（以12LED，波长395NM紫外线手电为例，照射距离小于3CM，树脂厚度小于3MM）

      固化快：表面初步固化1-3秒

       表干快：固化到表面不粘手时间为30-60秒

       韧性好：固化后硬且韧，不易脆裂

       气味低：相对正常UV树脂，气味更低，刺激性更小

       易着色：可使用常规油性色精进行调色

       光泽高：可直接用小灯固化到表干，无须清洗，可保持树脂原有的固化光泽度

This product is a fast curing UV curable resin material, which is used for the molding of popular 3D DIY toy accessories. The molding positioning time is generally 1-3 seconds, and the finished product is 30-60 seconds. After curing, it has good surface dryness and bright surface;

It is suitable for the application of 3D UV curing pen. It can add different colors to refine products of different colors

1、 Product Description: h600-d is a kind of one component UV curing photosensitive resin. It is mainly made of various models, 3D molding, DIY accessories, DIY toy gifts, craft ornaments, etc. it can add color to adjust various colors. It has the characteristics of rapid surface drying, rapid curing, moderate hardness, good toughness, superior impact resistance, high water resistance, low shrinkage, etc. This product is environmentally friendly and does not contain organic tin, with low odor and excellent comprehensive characteristics.
