高频变压器用什么胶水?磁芯与磁芯骨架粘接用的磁芯黑胶粘接强度如何?

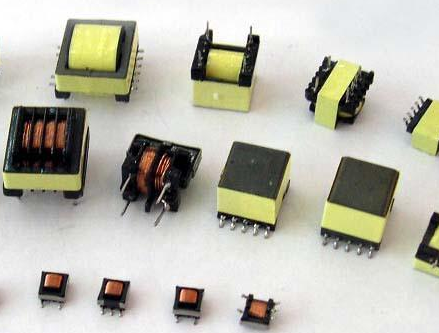

高频变压器是作为开关电源最主要的组成部分。开关电源中的拓扑结构有很多。比如半桥式功率转换电路,工作时两个开关三极管轮流导通来产生100kHz的高频脉冲波,然后通过高频变压器进行变压,输出交流电,高频变压器各个绕组线圈的匝数比例则决定了输出电压的多少。

变压器是变换交流电压、电流和阻抗的器件,当初级线圈中通有交流电流时,铁芯(或磁芯)中便产生交流磁通,使次级线圈中感应出电压(或电流)。

变压器由铁芯(或磁芯)和线圈组成,线圈有两个或两个以上的绕组,其中接电源的绕组叫初级线圈,其余的绕组叫次级线圈

高频变压器主要由两个e型磁芯,骨架线包组合而成,组合起来就需要进行粘合,磁芯/铁芯与骨架粘接,行业内一般选用的单组份热固化高强度的环氧树脂胶,此类型胶粘剂操作简便,方便生产作业,加温固化时间短,一般为1-2小时,胶水固化后强度高,耐温高,使变压器组装的各部件成为一个整体,具有较高的可靠性;


华创材料-专业的胶粘剂研发生产企业,始于1999年,专注变压器电感线圈粘接胶水20多年,下面推荐两款行业内常用的单组份环氧树脂胶供选用参考:

1、常规用的高硬度单组份环氧树脂胶

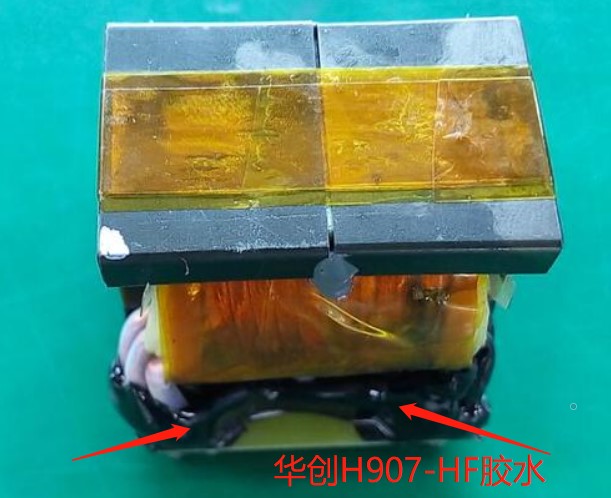

H907-HF是非溶剂型低卤素单组份环氧树脂产品(总氯小于900PPM),具有低线膨胀系数及耐高温、抗冲击,耐震动,粘接强度高、硬度高等特性。本产品是一款通用型的单组份硬性环氧树脂胶粘剂,广泛应用于各类电子元器件、电工电器、机电五金、磁性元件、光电产品、汽配组件等之粘接固定,对于金属、陶瓷、玻璃、纤维制品及硬质塑胶之间的封装粘接有优异的粘接强度;推荐用于电机马达、电路元器件、电感线圈、高低频变压器的铁芯骨架或磁芯的粘接固定。

外观及物性

外观                 粘稠膏状体

颜色                 黑色、灰色、白色

比重(25℃)  1.45-1.55

粘度 (25℃)  55000-75000 cps

保存期限          25度2个月,5度3个月

包装                1KG或5KG

固化条件:      120℃/1-1.5小时


2、低应力单组份环氧树脂胶(好处是对磁芯拉力较小,不拉裂磁芯,不影响电感量)

H907-HF-G是非溶剂型低应力单组份环氧低卤树脂产品,具有低线膨胀系数及耐高温、抗冲击、耐震动、硬度高、高韧性等特性。广泛应用于各类电子元器件、电工电器、机电五金、磁性元件、光电产品、汽配组件等之粘接固定,对于金属、陶瓷、玻璃、纤维制品及硬质塑胶之间的封装粘接,有优异的粘接强度;固化物TG点较低,在高温环境中具有较好的柔韧性,收缩应力较普通硬胶低;推荐用于电机马达、高低频变压器的铁芯或磁芯粘接及骨架固定。

外观及物性

外观               粘稠膏状体

颜色                     黑色

比重(25℃) 1.45-1.55

粘度 (25℃)   45000-65000 cps

保存期限       25度2个月,5度3个月

包装               1KG或5KG

固化条件:   120℃/1-1.5小时;

固化后特性

硬    度         Shore D       78-85

抗拉强度          kg/mm2      5

热线膨胀系数      65×10-5/℃

接着强度        铁芯对铁芯   大于25kG


3、软性单组份环氧树脂胶(一般应用于很小型或对电感很敏感的产品上,胶水固化后是软性的,所以对变压器产品的特性影响更小,但此款又具有很高的粘接强度,对一些PBT骨架也具有很强的粘接力)

H907-HF-R是单组份改性环氧树脂高弹性胶粘剂,广泛应用于各类电子元器件、电工电器、机电五金、磁性元件、光电产品、汽配组件等之粘接固定,对于金属、陶瓷、玻璃、纤维制品及硬质塑胶之间的封装粘接有优异的粘接强度;常温下粘度适中,在高温下具有较高之触变性,易于生产作业;固化物具有很高的弹性、较低的内应力、良好的粘接强度、优良的电气特性以及卓越的防振动性能。

外观及物性:

外观                 粘稠膏状体

 颜色                黑色

比重(25℃)   1.45-1.55

粘度(25℃)   65000-95000 CPS

保存期限          25度2个月,5度3个月

包装                 1KG或5KG

固化条件:      115- 120度1.5-2小时

固化物特性:

体积电阻         Ω-cm     5.0×1013

表面电阻          Ω          2.5×1013

断裂伸长率      %           >130

绝缘破坏电压     kv/mm     16-18

接力强度        kg/cm2     15-25

引张强度            MPa          8.0

硬    度       SHORE D         40-50
